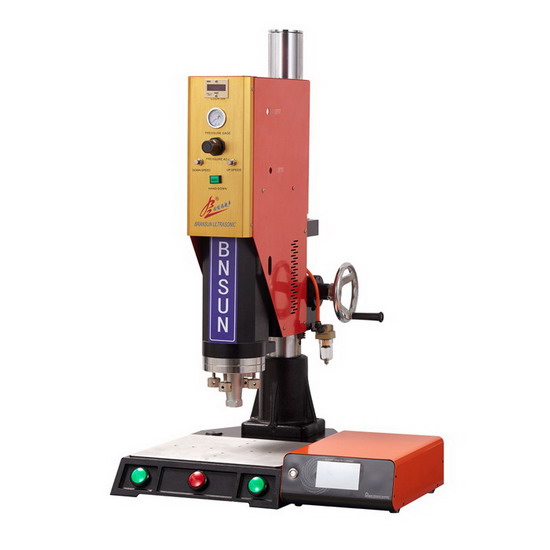

簡易型 自動追頻線路 超聲波塑焊機 (圓立柱結構)
產品特點product Features
- 15KHZ/20KHZ系列
- 簡易型 自動追頻線路 超聲波塑焊機
（圓立柱結構）
整機特點:
●本機采用該機采用數字化智能超聲波電箱，自動追蹤掃描頻率，數字化控制各項參數，精度高靈敏，性能穩定，出力強，不用人工調頻率，操作方便簡明
●電器控制部分：
①采用PLC+觸摸屏控制，全中文數字化觸摸屏，可精準設置各項參數，時間控制準確，內置數字式高精度動力觸發功能，焊接穩定性強
②超聲波振幅可以實現無極調節，從0-100%可調節大小，以10%增減有效應提供最合適最精確的能量，減少產品燙傷，假焊，振壞等不良現象
③設有時間模式，能量模式的兩種焊接模式，提供給客戶不同需求使用，并且設有焊接記錄，便于客戶查詢參數
④系統程序自帶高靈敏的保護功能，如模具電流，功率，頻率等異?；蜻^大產生自動保護，能夠保證整臺設備的耐用和穩定性
●換能器部分采用合資晶片換能系統，輸出強勁穩定、焊接時間短
●換能器盒上下運行采用直線軸承配合線性導向軸，導向穩定，壽命長
●模頭調模方式，手工微調限位裝置，四點式螺桿調整焊接面水平，調試模具方便快捷
●機架主體采用圓形立柱支撐，加厚立柱底座，保障剛性及精度，可自由調整高度，整機分體式結構，操作方便
●氣缸采用“亞德克”組件，全優質零件組件 ，品質保證
產品規格Product specification
名稱 | 參數值 | |||||
Brand 品牌 | 必能順超聲波 | |||||
Technique Specification 規格 | 簡易型 自動追頻線路 圓立柱結構 超聲波塑焊機 | |||||
Frequency 頻率 | 20KHZ | 15KHZ | ||||
Model 機型 | BNS-2015 | BNS-2020 | BNS-2026 | BNS-1526 | BNS-1532 | |
Output the power 輸出功率 | 1500W | 2000W | 2600W | 2600W | 3200W | |
Air Pressure 氣壓 | 1-7bar | 1-7bar | 1-7bar | 1-7bar | 1-7bar | |
Head route of travel 焊頭行程 | 80mm | 80mm | 80mm | 80mm | 80mm | |
Flap the system 振蕩系統 | Route線路 | Route線路 | Route線路 | Route線路 | Route線路 | |
Output Time 輸出時間 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | |
Electric current designation 電流指示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | |
Input the electric Voltage 輸入電壓 | AC 220V | AC 220V | AC 220V | AC 220V | AC 220V | |
Size(mm)外形尺寸 L(長)*W(寬)*H(高) | Press 壓機 | 642*470*1350 | 642*470*1350 | 642*470*1350 | 642*470*1350 | 642*470*1350 |
Generator 電箱 | 380*255*125 | 380*255*125 | 380*255*125 | 380*255*125 | 380*255*125 | |
Net Weight 凈重 | 73kg | 73KG | 76kg | 74kg | 82kg | |
